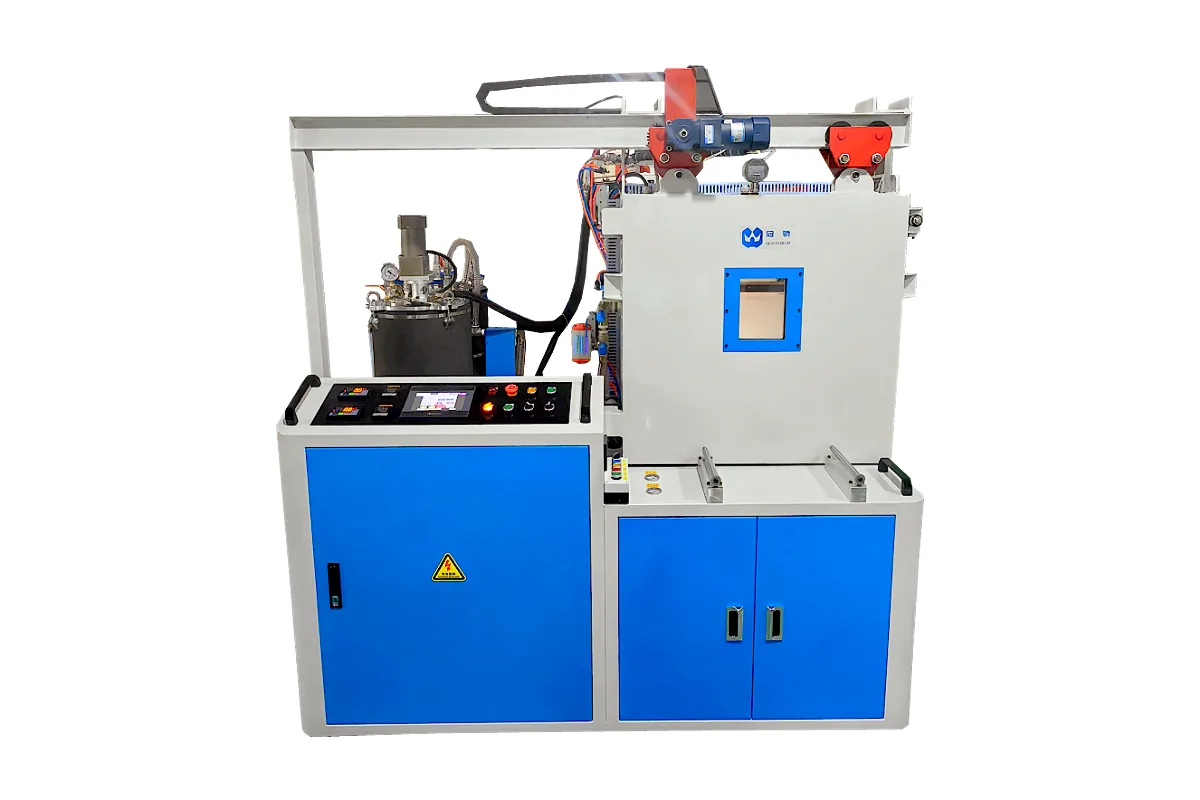

2液型真空ディスペンシングマシン
2液型真空ディスペンシングマシンは、PLCによるインテリジェント制御と真空脱泡を組み合わせ、A/B材を混合比精度±0.5%で計量・混合・注型します。電子・電気・医療分野の製造で広く使用されています。
- 混合比精度±0.5%の高精度計量
- 真空脱泡で気泡のない充填
- ダイナミック／スタティック混合を選択可
- PLCスマートタッチパネル制御
- 配管の自動洗浄
- 多タンク・多ユニットのカスタマイズ対応
製品概要
2液型真空ディスペンシングマシンは、エポキシ・ポリウレタン・シリコーンなどの2液型材料向けに設計された自動注型設備です。高精度計量ポンプがA液・B液を設定比で精密に計量し、真空環境で混合と脱泡を行った後、混合樹脂をワークに定量充填します。これにより気泡やボイドを効果的に排除し、絶縁部品および電子部品の保護性能と良品率を大幅に向上させます。
主な特長
- 高精度計量: 混合比精度±0.5%でロット間の品質安定性を確保
- 真空脱泡: 負圧環境での混合・充填により気泡・ボイドを防止
- 混合方式を選択可: ダイナミック／スタティック混合で様々な粘度・工程に対応
- スマート制御: PLCプログラミング+タッチパネルHMI、ワンタッチでレシピ呼び出し
- 自動洗浄: 配管自動洗浄で材料交換が迅速、メンテナンスも容易
- 受注カスタマイズ: 多タンク・多ユニット構成でお客様の工程に最適化
工程フロー
- 供給: A液・B液を別々のタンクに保管し、加熱撹拌と真空予備脱泡を実施
- 計量: 高精度ポンプが設定比で両液を精密に供給
- 混合: スタティック／ダイナミック混合管で均一混合後、ディスペンスヘッドへ
- 真空注型: 真空チャンバー内で充填し、空気の巻き込みを防止
- 硬化・洗浄: 充填後は硬化工程へ搬送、装置は自動洗浄して次サイクルへ
カスタマイズとアフターサービス
無料サンプル試作に対応し、工程評価・特注製作から据付・試運転までワンストップでサービスを提供します。専門のアフターサービスチームが24時間以内に迅速対応し、設備の安定稼働を保障します。
| カテゴリ | 仕様 |
|---|---|
| 混合比精度 | ±0.5% |
| 混合方式 | ダイナミック / スタティック |
| 適用材料 | エポキシ、ポリウレタン、シリコーン（LSR） |
| 供給粘度 | 高粘度材料に対応 |
| 制御 | PLC + タッチパネル |
| 真空 | 負圧脱泡（オプション） |
| 洗浄 | 自動 |
| オプション | タンク数、ユニット数、加熱撹拌、温度制御 |
仕様はご注文構成により変更される場合があります。正式見積書にてご確認ください。
適合物質
- エポキシ樹脂: 電子部品の注型および絶縁注型に
- ポリウレタン: エラストマー注型および発泡製品に
- シリコーン（LSR）: 医療用ドレッシングおよびシリコーン製品ラインに
代表的なアプリケーション

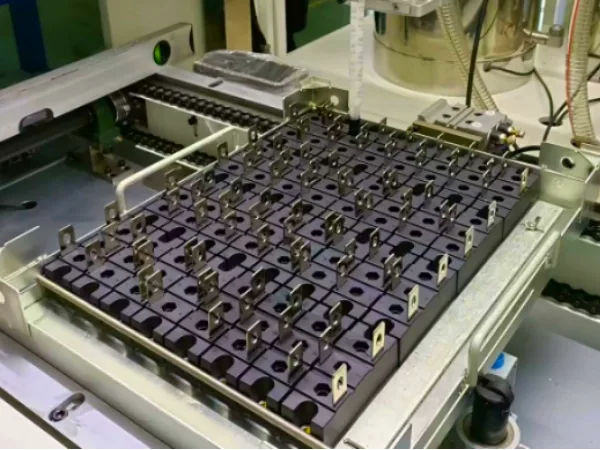

本設備は、液晶パネル、プリント基板、車載電子、IGBTモジュール、コンデンサコイル、モーター、トランス、センサー、リレーなどの注型保護に広く使用されており、ドライトランス、蓄電池、風力発電の絶縁部品、医療用ドレッシング生産ラインにも活用されています。
